ПОЛНЫЙ КАТАЛОГ Поршневые уплотнения GD1000K 53 позиций

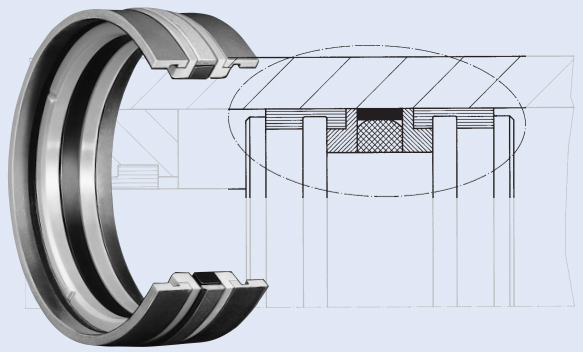

ЧЕРТЕЖИ

GD1000K: double acting seal
Материал	Скорость m/s	Температура °C	Давление Mpa


Nbr/Pom/ptfe bronzo	1	-30 +120	36

Поршневое уплотнение GD1000K специально разработано для поршневых цилиндров и цилиндров двойного действия.

Конструкция уплотнения и используемые материалы делают его особенно подходящим для применения в тяжелых условиях, например, в цилиндрах строительной техники.

Уплотнение может использоваться в стандартном виде с минеральными маслами и жидкостями на водной основе.

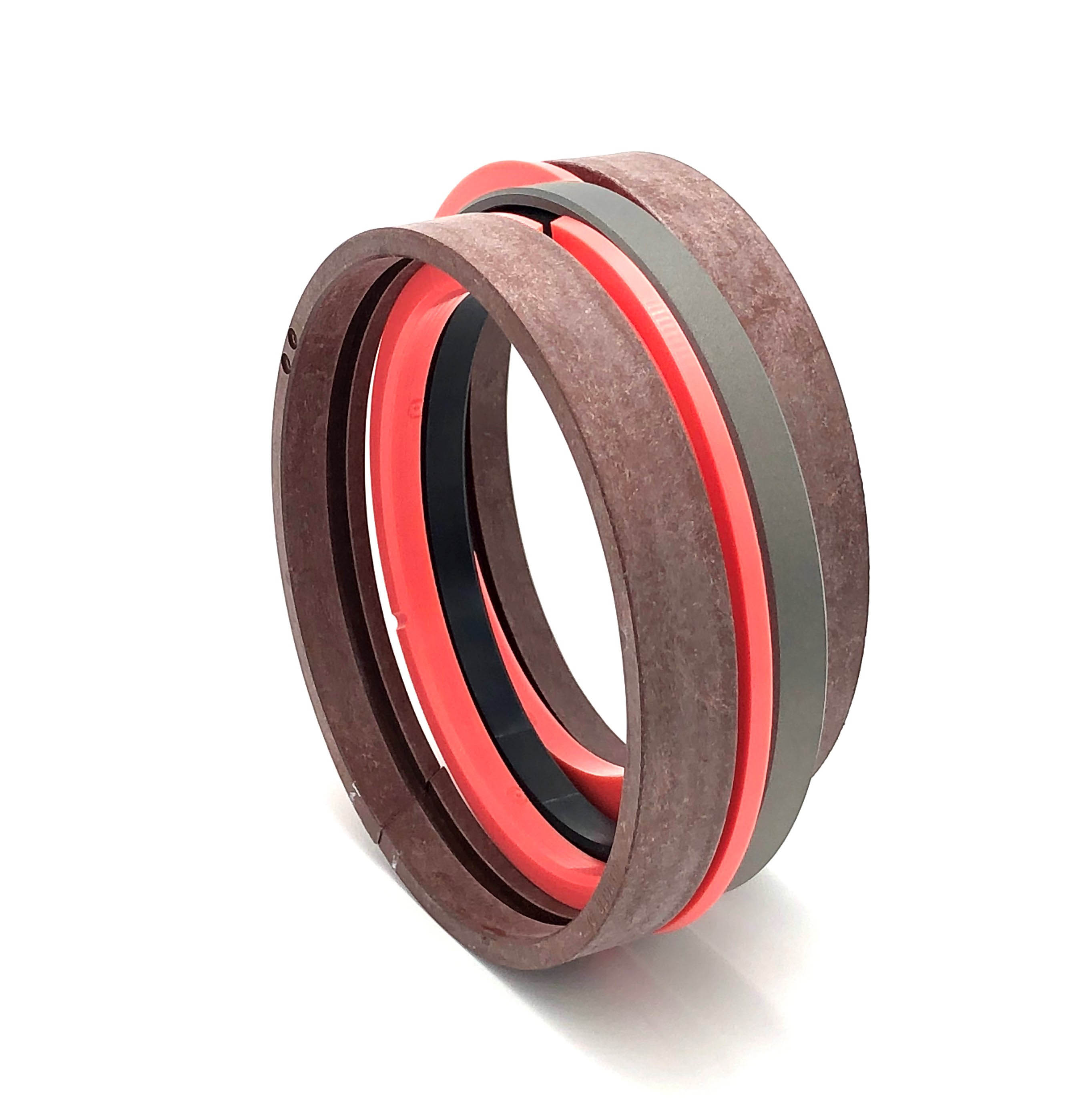

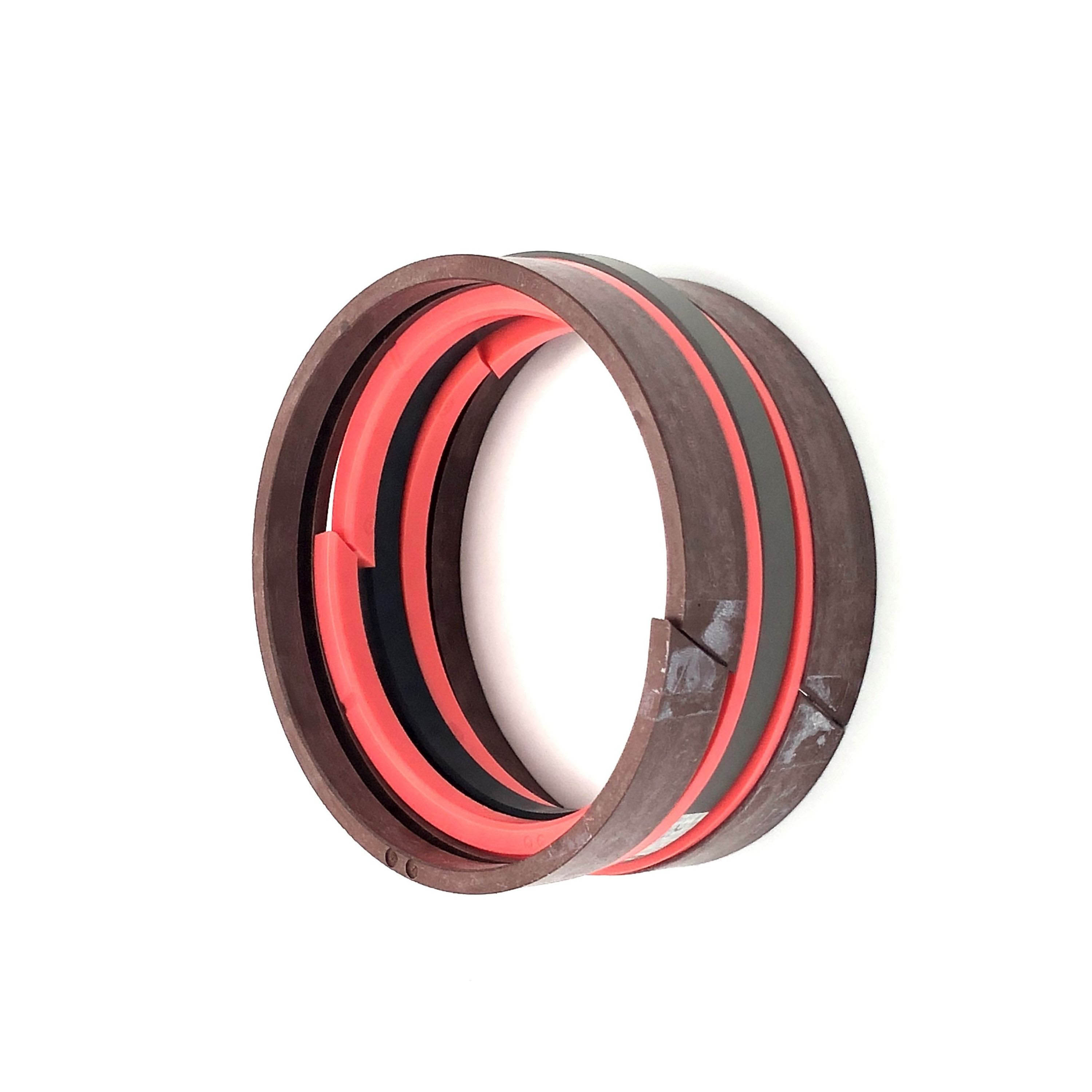

GD1000K состоит из 6 частей.

- Эластичное кольцо из БНК, выполняющее функцию уплотнения

- Скользящее кольцо из абразивостойкой ПТФЭ-бронзы, выполняющее функцию уплотнительного кольца

- Два боковых опорных кольца из полиуретана (предотвращают выдавливание скользящего кольца высокого давления)

Краткое описание операции:

Стопорное кольцо приводит в движение подвижное кольцо, прижимая его к стенке цилиндра, обеспечивая герметичность при нулевом рабочем давлении. Возникающее давление сжимает эластичное кольцо, что увеличивает радиальную силу, прижимая скользящее кольцо к стенке цилиндра, тем самым повышая эффект уплотнения Специальный профиль опорных колец способствует равномерному распределению жидкости и давления на эластичное внутреннее кольцо.

В сочетании с шероховатостью поверхности цилиндра Ra 0,3 - 0,5 мкм достигается минимальное трение.

GD1000K взаимозаменяемый с:

Скачать каталог

Сопутствующие аксессуары
2 PZ SET ESTRATTORI X GUARN.

Ordina per:

Свободна.:

Марка:

Специальная цена:

Описание	Размеры(мм)	Материал	Свободна. (UN)
GD1000K 038417 D.040x026x30 01.GD000.040026	40,00 - 26,00 - 30,00 chiudi	Nbr/Pom/Tpe	1
GD1000K 076797 D.056x040x32 01.GD000.056040	56,00 - 40,00 - 32,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137694 D.063x047x39 01.GD000.063047	63,00 - 47,00 - 39,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137696 D.070x054x39 01.GD000.070054	70,00 - 54,00 - 39,00 chiudi	Nbr/Pom/Tpe	-
GD1000K-S 407231 D.080x062x22,5 01.GD000.080062	80,00 - 62,00 - 22,50 chiudi	Nbr/Pom/Tpe	-
GD1000K 021903 D.080x062x36 01.GD000.08006236	80,00 - 62,00 - 36,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137700 D.090x072x43 01.GD000.090072	90,00 - 72,00 - 43,00 chiudi	Nbr/Pom/Tpe	2
GD1000K 021905 D.100x082x36 01.GD000.100082	100,00 - 82,00 - 36,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137702 D.100x082x43 01.GD000.10008222	100,00 - 82,00 - 43,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021907 D.115x097x36 01.GD000.115097	115,00 - 97,00 - 36,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137705 D.115x097x43 01.GD000.11509743	115,00 - 97,00 - 43,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021909 D.125x103x43 01.GD000.12510343	125,00 - 103,00 - 43,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137707 D.125x103x53 01.GD000.12510353	125,00 - 103,00 - 53,00 chiudi	Nbr/Pom/Tpe	6
GD1000K 137710 D.140x118x53 01.GD000.14011853	140,00 - 118,00 - 53,00 chiudi	Nbr/Pom/Tpe
VITON GD1000K D.140x118x53 01.GDVIT.14011853	140,00 - 118,00 - 53,00 chiudi	Viton/Bronze/Tpe	-
GD1000K 021913 D.160x138x43 01.GD000.16013843	160,00 - 138,00 - 43,00 chiudi	Nbr/Pom/Tpe	1
GD1000K 137714 D.160x138x53 01.GD000.160138	160,00 - 138,00 - 53,00 chiudi	Nbr/Pom/Tpe	6
GD1000K 070791 D.165x143x57 01.GD000.165143	165,00 - 143,00 - 57,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021914 D.170x148x48 01.GD000.170148	170,00 - 148,00 - 48,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 076259 D.175x153x57 01.GD000.175153	175,00 - 153,00 - 57,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021915 D.180x158x48 01.GD000.1801581	180,00 - 158,00 - 48,00 chiudi	Nbr/Pom/Tpe	1
GD1000K 137716 D.180x158x26,5/57 01.GD000.180158	180,00 - 158,00 - 57,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 038159 D.190x165x48 01.GD000.190165	190,00 - 165,00 - 48,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021916 D.200x175x48 01.GD000.200175	200,00 - 175,00 - 48,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137718 D.200x175x64 01.GD000.20017564	200,00 - 175,00 - 64,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137720 D.220x195x71 01.GD000.220195	220,00 - 195,00 - 71,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137721 D.225x200x71 01.GD000.225200	225,00 - 200,00 - 71,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 021916 D.230x205x85 01.GD000.230205	230,00 - 205,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137725 D.250x225x85 01.GD000.250225	250,00 - 225,00 - 85,00 chiudi	Nbr/Pom/Tpe	2
GD1000K ...... D.260x235x85 01.GD000.260235	260,00 - 235,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 072318 D.265x240x74 01.GD000.265240	265,00 - 240,00 - 74,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 070219 D.270x245x31,5/ 85 01.GD000.270245	270,00 - 245,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137728 D.280x255x85 01.GD000.280255	280,00 - 255,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137729 D.290x265x85 01.GD000.290265	290,00 - 265,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137730 D.300x275x85 01.GD000.300275	300,00 - 275,00 - 85,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137731 D.310x280x80 01.GD000.310280	310,00 - 280,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137732 D.320x290x80 01.GD000.320290	320,00 - 290,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 036971 D.330x300x80 01.GD000.330300	330,00 - 300,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137733 D.340x310x36,5 01.GD000.340310	340,00 - 310,00 - 36,50 chiudi	Nbr/Pom/Tpe	-
GD1000K 137734 D.350x320x80 01.GD000.350320	350,00 - 320,00 - 80,00 chiudi	Nbr/Pom/Tpe	1
GD1000K 137735 D.360x330x80 01.GD000.360330	360,00 - 330,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137736 D.380x350x80 01.GD000.380350	380,00 - 350,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137737 D.400x370x80 01.GD000.400370	400,00 - 370,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137738 D.420x390x80 01.GD000.420390	420,00 - 390,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 414862 D.430x400x80 01.GD000.430400	430,00 - 400,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137739 D.440x410x80 01.GD000.440410	440,00 - 410,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K D.470x440x80 01.GD000.470440	440,00 - 470,00 - 80,00 chiudi	Nbr/Pom/Tpe	спросите время доставки Кол-во
GD1000K 137740 D.450x420x80 01.GD000.450420	450,00 - 420,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137741 D.480x450x80 01.GD000.480450	480,00 - 450,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137743 D.560x530x80 01.GD000.560530	560,00 - 530,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 137747 D.700x670x80 01.GD000.700670	700,00 - 670,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K 075479 D.820x790x80 01.GD000.820790	820,00 - 790,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
GD1000K D.900x870x80 01.GD000.900870	900,00 - 870,00 - 80,00 chiudi	Nbr/Pom/Tpe	-
