| AIRZET PR: labyrinth seal double acting seal | |||
|---|---|---|---|
| Matériel | vitesse m/s | température °C | pression Mpa |
| Epdm | 1 | -40 +160 | 1 |
| Nbr | 1 | -20 +100 | 1,2 |
| Pu | 1 | -30 +80 | 1 |
| Viton | 1 | -20 +200 | 1 |

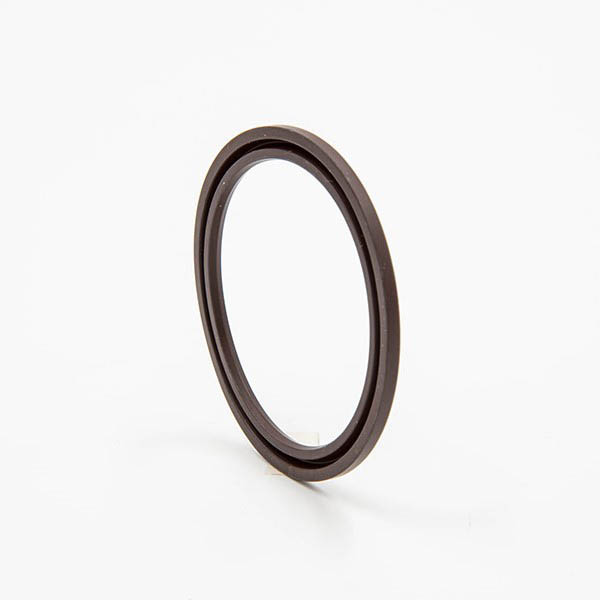

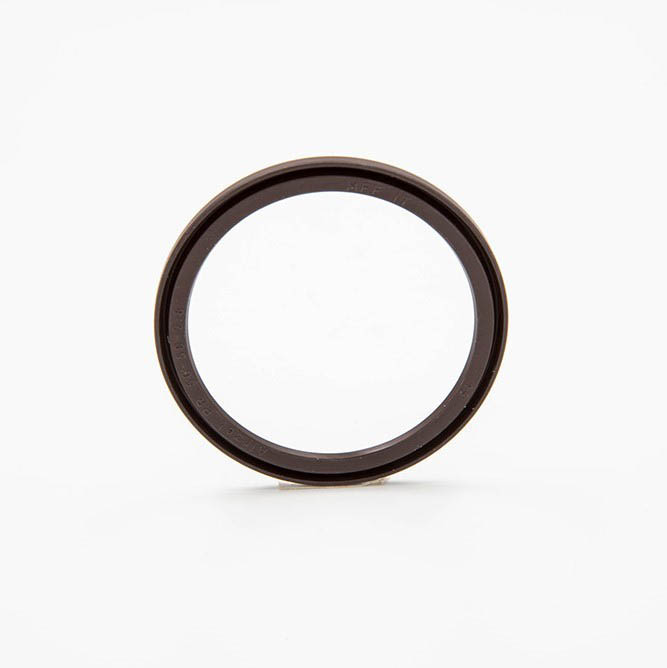

Le joint AIRZET PR est fabriqué en NBR 80 Shore, pour assurer l'étanchéité de la tige. Il est principalement utilisé sur les cylindres pneumatiques, mais lorsque les encombrements le permettent, il peut également être utilisé sur les vannes pneumatiques. Ce joint est arrondi au centre sur la lèvre dynamique et présente deux saillies sur la lèvre statique. Avec un profil symétrique, il est très facile à monter. Particulièrement coulissant même à basse pression grâce à sa forme particulière de ressort.
| Description | Marque | Dimensions(mm) | Matériel | Avail. (UN) |
|---|---|---|---|---|
|
PR-06 49017399 D.006x013x2,3/2,5
01.PR000.060000
|
|
6,00 - 13,00 - 2,30 | Nbr | 227 |
|
SRS 06-13 D.006x013x2,3/2,5
01.SRS00.006013
|
|
6,00 - 13,00 - 2,30 | Pu | 8 |
|
SRS 06-13/85 D.006x013x2,3/2,5 85 SH
01.SRS00.00601385
|
|
6,00 - 13,00 - 2,30 | Pu |
16
81 Dispo dans 7 jours DOP |
|
PR-08 49017400 D.008x015x2,3/2,5
01.PR000.080000
|
|
8,00 - 15,00 - 2,30 | Nbr |
44
+ 500 du 20/07/26 |
|
PR-08 49042524 VITON D.008x015x2,3/2,5
01.PRVIT.080000
|
|
8,00 - 15,00 - 2,30 | Viton | - |
|
PR-08 EPDM D.008x015x2,3/2,5
01.PREPD.080000
|
|
8,00 - 15,00 - 2,30 | Epdm | - |
|
SRS 08-15 D.008x015x2,3/2,5
01.SRS00.008015
|
|
8,00 - 15,00 - 2,30 | Pu | 7 |
|
SRS 08-15/85 D.008x015x2,3/2,5
01.SRS00.00801585
|
|
8,00 - 15,00 - 2,30 | Pu |
127
676 Dispo dans 7 jours DOP |
|
PR-10 49042525 VITON D.010x017x1,78/2
01.PRVIT.010017
|
|
10,00 - 17,00 - 1,78 | Viton | - |
|
PNEU ROD SEAL NB8001 D.010x017x2,3/2,5
01.AIRPR.100000
|
|
10,00 - 17,00 - 2,30 | Nbr | - |
|
PR-10 49017401 D.010x017x2,3/2,5
01.PR000.100000
|
|
10,00 - 17,00 - 2,30 | Nbr | 3.265 |
|
SRS 10-17 D.010x017x2,3/2,5
01.SRS00.010017
|
|
10,00 - 17,00 - 2,30 | Pu |
18
2 Dispo dans 7 jours DOP |
|
SRS 10-17/85 D.010x017x2,3/2,5 85 SH
01.SRS00.01001785
|
|
10,00 - 17,00 - 2,30 | Pu |
13
63 Dispo dans 7 jours DOP |
|
PR-012 EPDM 70SH D.012x019x2,3/2,5
01.PREPD.012019
|
|
12,00 - 19,00 - 2,30 | Epdm | - |
|
PR-12 49017996 D.012x019x2,3/2,5
01.PR000.120000
|
|
12,00 - 19,00 - 2,30 | Nbr | + 794 du 06/07/26 |
|
PR-12 49041788 VITON D.012x019x2,3/2,5
01.PRVIT.120000
|
|
12,00 - 19,00 - 2,30 | Viton | 241 |
|
SRS 12-19 D.012x019x2,3/2,5
01.SRS00.012019
|
|
12,00 - 19,00 - 2,30 | Pu |
0 92 Dispo dans 7 jours DOP |
|
SRS 12-19/85 D.012x019x2,3/2,5 85 SH
01.SRS00.01201985
|
|
12,00 - 19,00 - 2,30 | Pu |
72
394 Dispo dans 7 jours DOP |
|
SRS 14-21 D.014x021x2,3/2,5
01.SRS00.014021
|
|
14,00 - 21,00 - 2,30 | Pu |
20
168 Dispo dans 7 jours DOP |
|
SRS 14-21/85 D.014x021x2,3/2,5 85 SH
01.SRS00.01402185
|
|
14,00 - 21,00 - 2,30 | Pu |
2
220 Dispo dans 7 jours DOP |
|
PR-15 49017905 D.015x022x2,2/2,5
01.PR000.150000
|
|
15,00 - 22,00 - 2,30 | Nbr | 1.163 |
|
PR-15 49042526 VITON D.015x022x2,3/2,5
01.PRVIT.015022
|
|
15,00 - 22,00 - 2,30 | Viton | - |
|
SRS 15-22 D.015x022x2,3/2,5
01.SRS00.015022
|
|
15,00 - 22,00 - 2,30 | Pu |
34
80 Dispo dans 7 jours DOP |
|
SRS 15-22 D.015x022x2,3/2,5 NBR
01.SRSNB.015022
|
|
15,00 - 22,00 - 2,30 | Nbr |
37
987 Dispo dans 7 jours DOP |
|
SRS 15-22/85 D.015x022x2,3/2,5 85 SH
01.SRS00.01502285
|
|
15,00 - 22,00 - 2,30 | Pu |
0 290 Dispo dans 7 jours DOP |
|
PR-16 49017904 D.016x025x2,8/3
01.PR000.160000
|
|
16,00 - 25,00 - 2,80 | Nbr | 531 |
|
PR-16 49041789 VITON D.016x025x2,8/3
01.PRVIT.016025
|
|
16,00 - 25,00 - 2,80 | Viton | 76 |
|
SRS 16-25 D.016x025x2,8/3
01.SRS00.016025
|
|
16,00 - 25,00 - 2,80 | Pu |
9
218 Dispo dans 7 jours DOP |
|
SRS 16-25 D.016x025x2,8/3 NBR
01.SRSNB.016025
|
|
16,00 - 25,00 - 2,80 | Nbr |
0 960 Dispo dans 7 jours DOP |
|
SRS 16-25/85 D.016x025x2,8/3 85 SH
01.SRS00.01602585
|
|
16,00 - 25,00 - 2,80 | Pu | 50 |
|
PR-20 49030235 VITON D.020x029x2,8 AIRZET B 2528-525000 VITON
01.PRVIT.020029
|
|
20,00 - 28,00 - 2,80 | Viton | - |
|
K-205908 PR 020 D.020x029x2,8/3
01.KPR00.020000
|
|
20,00 - 29,00 - 2,80 | Nbr | - |
|
PR-20 49017906 D.020x029x2,8/3
01.PR000.200000
|
|
20,00 - 29,00 - 2,80 | Nbr | 79 |
|
SRS 20-29 D.020x029x2,8/3
01.SRS00.020029
|
|
20,00 - 29,00 - 2,80 | Pu |
43
36 Dispo dans 7 jours DOP |
|
SRS 20-29/85 D.020x029x2,8/3 85 SH
01.SRS00.02002985
|
|
20,00 - 29,00 - 2,80 | Pu |
4
7 Dispo dans 7 jours DOP |
|
PR-25 49030179 D.025x034x2,8/3
01.PR000.250000
|
|
25,00 - 34,00 - 2,80 | Nbr | 2.452 |
|
PR-25 49042527 VITON D.025x034x2,8/3
01.PRVIT.025034
|
|
25,00 - 34,00 - 2,80 | Viton | 48 |
|
SRS 25-34 D.025x034x2,8/3
01.SRS00.025034
|
|
25,00 - 34,00 - 2,80 | Pu |
0 75 Dispo dans 7 jours DOP |
|
SRS 25-34/85 D.025x034x2,8/3 85 SH
01.SRS00.02503485
|
|
25,00 - 34,00 - 2,80 | Pu |
0 579 Dispo dans 7 jours DOP |
|
PR-30 49041790 VITON D.030x039x2,2/2,8
01.PRVIT.030039
|
|
30,00 - 39,00 - 2,20 | Viton | - |
|
PR-30 49030180 D.030x039x2,8/3
01.PR000.300000
|
|
30,00 - 39,00 - 2,80 | Nbr |
571
+ 546 du 03/08/26 |
|
SRS 30-39 D.030x039x2,8/3
01.SRS00.030039
|
|
30,00 - 39,00 - 2,80 | Pu |
0 1037 Dispo dans 7 jours DOP |
|
SRS 30-39/85 D.030x039x2,8/3 85 SH
01.SRS00.03003985
|
|
30,00 - 39,00 - 2,80 | Pu |
1
297 Dispo dans 7 jours DOP |
|
PR-40 49017968 D.040x049x2,83
01.PR000.400000
|
|
40,00 - 49,00 - 2,80 | Nbr | 326 |
|
SRS 40-49 D.040x049x2,8/3
01.SRS00.040049
|
|
40,00 - 49,00 - 2,80 | Pu |
10
290 Dispo dans 7 jours DOP |
|
SRS 40-49/85 D.040x049x2,8/3 85 SH
01.SRS00.04004985
|
|
40,00 - 49,00 - 2,80 | Pu |
0 196 Dispo dans 7 jours DOP |
|
ZF-09 D.040x053x4/5,4 NBR AZ2347
01.ZF000.040053
|
|
40,00 - 53,00 - 4,00 | Nbr | - |
|
PR-42 49030174 D.042x051x2,8/3
01.PR000.420000
|
|
42,00 - 51,00 - 2,80 | Nbr | - |
|
SRS 42-51 D.042x051x2,8/3
01.SRS00.042051
|
|
42,00 - 51,00 - 2,80 | Pu |
1
260 Dispo dans 7 jours DOP |
|
SRS 42-51/85 D.042x051x2,8/3 85 SH
01.SRS00.04205185
|
|
42,00 - 51,00 - 2,80 | Pu |
5
212 Dispo dans 7 jours DOP |
|
SRS/N 42-51 D.042x051x2,8/3
01.SRSN0.042051
|
|
42,00 - 51,00 - 2,80 | Nbr | 99 |
|
PR-50 49030181 D.050x059x2,8/3
01.PR000.500000
|
|
50,00 - 59,00 - 2,80 | Nbr | 394 |
|
PR-50 49042530 VITON D.050x059x2,8/3
01.PRVIT.050059
|
|
50,00 - 59,00 - 2,80 | Viton | 22 |
|
SRS 50-59 D.050x059x2,8/3
01.SRS00.050059
|
|
50,00 - 59,00 - 2,80 | Pu |
0 112 Dispo dans 7 jours DOP |
|
SRS 50-59/85 D.050x059x2,8/3 85 SH
01.SRS00.05005985
|
|
50,00 - 59,00 - 2,80 | Pu | Delay 35 jours |
|
ZF-11 D.050x067x5/6,9 NBR AZ2845
01.ZF000.050067
|
|
50,00 - 67,00 - 5,00 | Nbr | - |
|
ZF-13 D.060x077x5/6,8 NBR AZ3199
01.ZF000.060077
|
|
60,00 - 77,00 - 5,00 | Nbr | - |
|
ZF-16 D.070x089x6/8,2 NBR AZ3508
01.ZF000.070089
|
|
70,00 - 89,00 - 6,00 | Nbr | - |
|
ZF-17 D.075x094x6/8,1 NBR AZ3606
01.ZF000.075094
|
|
75,00 - 94,00 - 6,00 | Nbr | - |
|
ZF-18 D.079,38x099x8,2/6 NBR AZ3727
01.ZF000.079099
|
|
79,38 - 99,00 - 6,00 | Nbr | - |
|
ZF-18 D.080x099x6/8,1 NBR AZ3727
01.ZF000.080099
|
|
80,00 - 99,00 - 6,00 | Nbr | - |
|
ZF-20 D.090x111x7/9,30 NBR AZ3923
01.ZF000.090111
|
|
90,00 - 111,00 - 7,00 | Nbr | - |
|
ZF-120 D.120x149x9/12,2 NBR
01.ZF000.120000
|
|
120,00 - 149,00 - 9,00 | Nbr | - |
