CATALOGUE COMPLET Joints de tige GUA 02 91 Articles

DESSINS

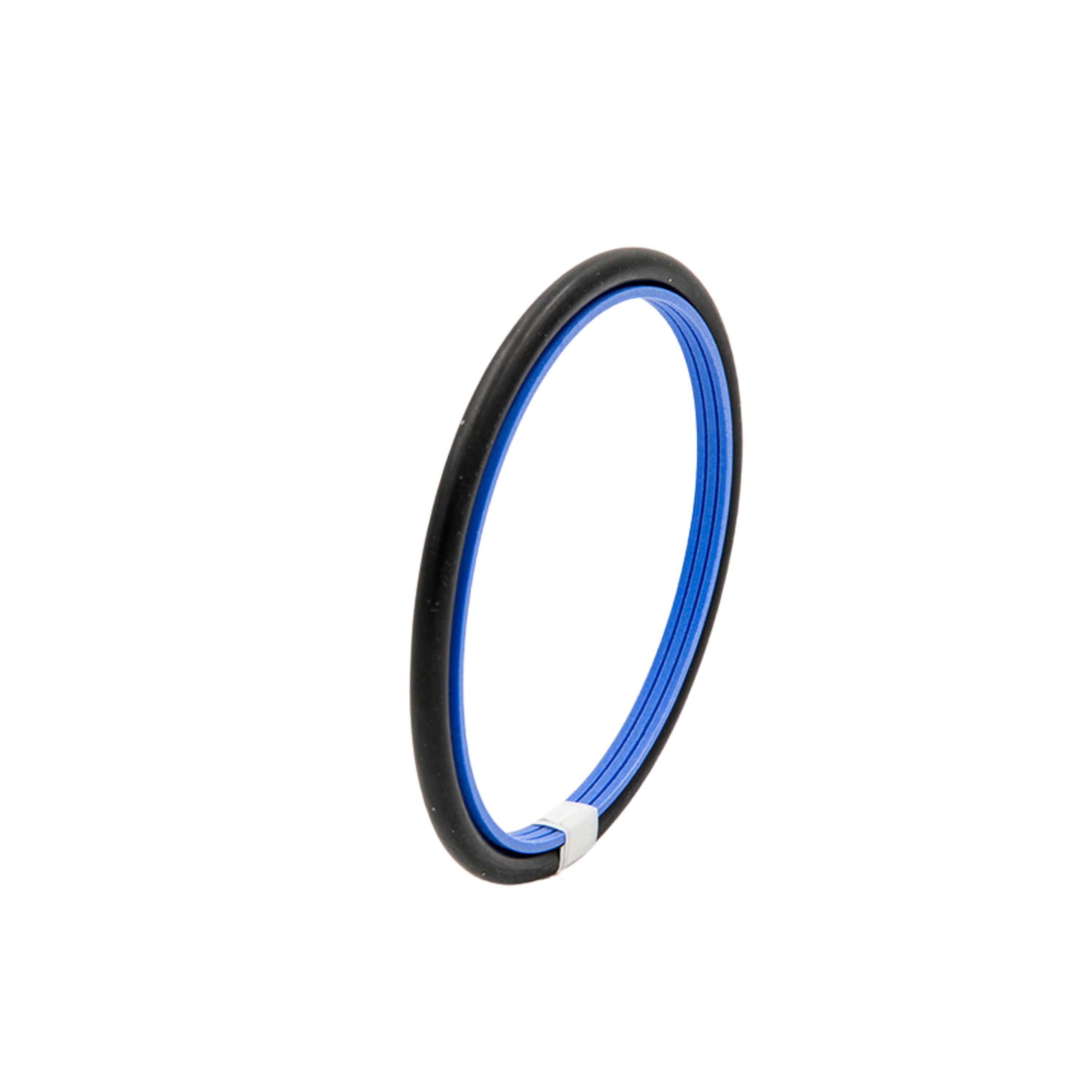

GUA 02: 2 part composite double acting seal
Matériel	vitesse m/s	température °C	pression Mpa


Ptfe/Vetro/Nbr	12	-30 +100	50

Les joints GUA-RING sont fabriqués en deux types appelés série 01 (pour le montage sur les pistons) et la série 02 (pour le montage sur les tiges).

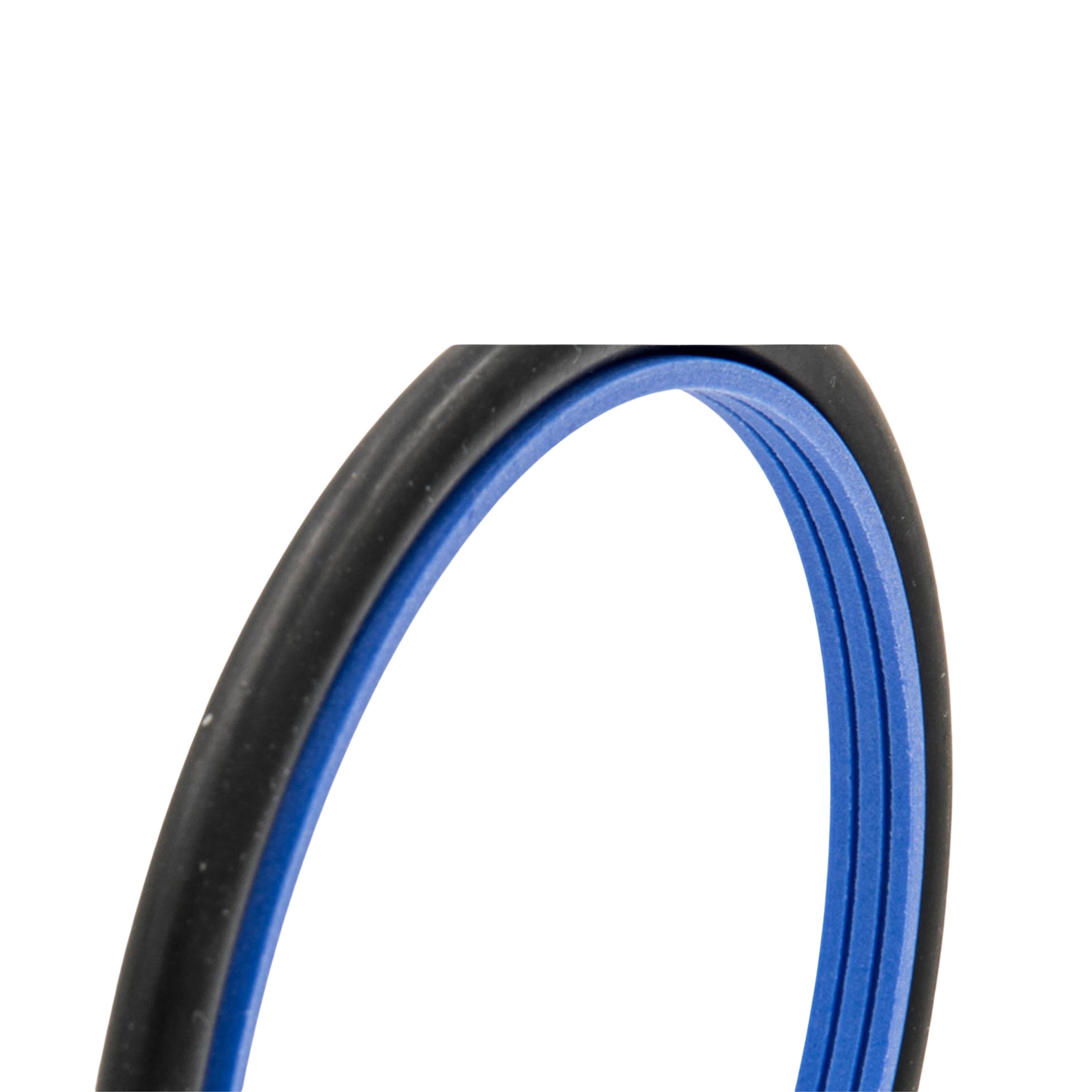

Ils se composent de deux pièces :

- un anneau en matériau spécial offrant un très faible coefficient de frottement, une grande résistance à l'usure et une excellente résistance à la corrosion

- un anneau TECNORING en caoutchouc synthétique NBR (joint torique) qui garantit l'étanchéité grâce à la compression qu'il exerce sur l'autre composant du joint

Le joint de tige GUA 02 est conçu pour offrir aux clients de nouvelles et meilleures solutions technologiques, permettant une plus grande économie à la fois dans le coût du joint et dans l’usinage, puisqu'il est monté dans un logement fermé.

Ils sont particulièrement adaptés aux cylindres hydrauliques à simple et double effet, aux presses, aux pompes et, en particulier, aux engins de terrassement où l'usure des joints est considérable (les types normalement présents sur le marché s'usent très fréquemment), et dans les cas où l'espace est très limité et où les coûts doivent être maîtrisés.

CARACTÉRISTIQUES GÉNÉRALES

-Facilité de montage

-Haute résistance à l'abrasion

-Haute résistance à l'extrusion

-Faible valeur de déformation

GUA 02 VOUS POUVEZ REMPLACER PAR:

DOWNLOADER LE CATALOGUE

Vidéo

articles connexes
2 PZ SET ESTRATTORI X GUARN.

Trier par:

Avail.:

Marque:

Prix spécial:

!! A quote will be made for quantities exceeding availability

Description	Dimensions(mm)	Matériel	Avail. (UN)
GUA 02.007 D.007x011,00x1,89/1,95 2031-011 01.GUA02.007000	7,00 - 11,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.008 D.008x012,00x1,89/1,95 2037-012 01.GUA02.008000	8,00 - 12,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	21 !!
GUA 02.010 D.010x014,00x1,89/1,95 2043-013 01.GUA02.010000	10,00 - 14,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	74 !!
GUA 02.012 D.012x016,00x1,89/1,95 2050-014 01.GUA02.012000	12,00 - 16,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	52 !!
GUA 02.014 D.014x018,00x1,89/1,95 2062-016 01.GUA02.014000	14,00 - 18,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	7 !!
GUA 02.015 D.015x019,00x1,89/1,95 2062-016 01.GUA02.015000	15,00 - 19,00 - 1,89 chiudi	Ptfe/Vetro/Nbr	16 !!
GUA 02.016 D.016x022,00x2,70/2,80 3068-115 01.GUA02.016000	16,00 - 22,00 - 2,70 chiudi	Ptfe/Vetro/Nbr	55 !!
GUA 02.018 D.018x024,00x2,70/2,80 3075-116 01.GUA02.018000	18,00 - 24,00 - 2,70 chiudi	Ptfe/Vetro/Nbr	46 !!
GUA 02.020 D.020x026,00x2,70/2,80 3087-118 01.GUA02.020000	20,00 - 26,00 - 2,70 chiudi	Ptfe/Vetro/Nbr	54 !!
GUA 02.022 D.022x028,00x2,70/2,80 3093-119 01.GUA02.022000	22,00 - 28,00 - 2,70 chiudi	Ptfe/Vetro/Nbr	82 !!
GUA 02.025 D.025x031,00x2,70/2,80 3106-121 01.GUA02.025000	25,00 - 31,00 - 2,70 chiudi	Ptfe/Vetro/Nbr	58 !!
GUA 02.028 D.028x036,00x3,65/3,75 4118-217 01.GUA02.028000	28,00 - 36,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	26 !!
GUA 02.030 D.030x038,00x3,65/3,75 4125-218 01.GUA02.030000	30,00 - 38,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	18 !!
GUA 02.032 D.032x040,00x3,65/3,75 4137-220 01.GUA02.032000	32,00 - 40,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	36 !!
GUA 02.033 D.033x041,00x3,65/3,75 4137-220 01.GUA02.033000	33,00 - 41,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	6 !!
GUA 02.035 D.035x043,00x3,65/3,75 4143-221 01.GUA02.035000	35,00 - 43,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	18 !!
GUA 02.036 D.036x044,00x3,65/3,75 4150-222 01.GUA02.036000	36,00 - 44,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	25 !!
GUA 02.038 D.038x046,00x3,65/3,75 4162-223 01.GUA02.038000	38,00 - 46,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	33 !!
GUA 02.040 D.040x048,00x3,65/3,75 4162-223 01.GUA02.040000	40,00 - 48,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	18 !!
GUA 02.042 D.042x050,00x3,65/3,75 4175-224 01.GUA02.042000	42,00 - 50,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	12 !!
GUA 02.045 D.045x053,00x3,65/3,75 152-829 01.GUA02.045000	45,00 - 53,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	37 !!
GUA 02.048 D.048x056,00x3,65/3,75 4200-226 01.GUA02.048000	48,00 - 56,00 - 3,65 chiudi	Ptfe/Vetro/Nbr	3 !!
GUA 02.050 D.050x062,50x5,40/5,50 6212-330 01.GUA02.050000	50,00 - 62,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	61 !!
GUA 02.052 D.052x064,50x5,40/5,50 6212-330 01.GUA02.052000	52,00 - 64,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	9 !!
GUA 02.055 D.055x067,50x5,40/5,50 6225-331 01.GUA02.055000	55,00 - 67,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	27 !!
GUA 02.058 D.058x070,50x5,40/5,50 6237-332 01.GUA02.058000	58,00 - 70,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.060 D.060x072,50x5,40/5,50 6250-333 01.GUA02.060000	60,00 - 72,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	11 !!
GUA 02.063 D.063x075,50x5,40/5,50 6262-334 01.GUA02.063000	63,00 - 75,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.065 D.065x077,50x5,40/5,50 6262-334 01.GUA02.065000	65,00 - 77,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	39 !!
GUA 02.068 D.068x080,50x5,40/5,50 6275-335 01.GUA02.068000	68,00 - 80,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	14 !!
GUA 02.070 D.070x082,50x5,40/5,50 6287-336 01.GUA02.070000	70,00 - 82,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	18 !!
GUA 02.072 D.072x084,50x5,40/5,50 6300-337 01.GUA02.072000	72,00 - 84,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	32 !!
GUA 02.075 D.075x087,50x5,40/5,50 6312-338 01.GUA02.075000	75,00 - 87,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	7 !!
GUA 02.078 D.078x090,50x5,40/5,50 6325-339 01.GUA02.078000	78,00 - 90,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	9 !!
GUA 02.080 D.080x092,50x5,40/5,50 6325-339 01.GUA02.080000	80,00 - 92,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	19 !!
GUA 02.085 D.085x097,50x5,40/5,50 6350-341 01.GUA02.085000	85,00 - 97,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	12 !!
GUA 02.090 D.090x102,50x5,40/5,50 6362-342 01.GUA02.090000	90,00 - 102,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	20 !!
GUA 02.092 D.092x104,50x5,40/5,50 6375-343 01.GUA02.092000	92,00 - 104,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	3 !!
GUA 02.095 D.095x107,50x5,40/5,50 6387-344 01.GUA02.095000	95,00 - 107,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	13 !!
GUA 02.100 D.100x112,50x5,40/5,50 6400-345 01.GUA02.100000	100,00 - 112,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	14 !!
GUA 02.104 D.104x116,50x5,40/5,50 6425-347 01.GUA02.104000	104,00 - 116,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	9 !!
GUA 02.105 D.105x117,50x5,40/5,50 6425-345 01.GUA02.105000	105,00 - 117,50 - 5,40 chiudi	Ptfe/Vetro/Nbr
GUA 02.108 D.108x120,50x5,40/5,50 6437-348 01.GUA02.108000	108,00 - 120,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	1 !!
GUA 02.110 D.110x122,50x5,40/5,50 6450-349 01.GUA02.110000	110,00 - 122,50 - 5,40 chiudi	Ptfe/Vetro/Nbr	22 !!
GUA 02.115 D.115x130,80x7,35/7,45 8475-427 01.GUA02.115000	115,00 - 130,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	21 !!
GUA 02.120 D.120x135,80x7,35/7,45 8487-428 01.GUA02.120000	120,00 - 135,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	7 !!
GUA 02.125 D.125x140,80x7,35/7,45 8512-430 01.GUA02.125000	125,00 - 140,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.130 D.130x145,80x7,35/7,45 8525-431 01.GUA02.130000	130,00 - 145,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	4 !!
GUA 02.134,8 D.134,8x146,80x3,9/4 O-R 4550 01.GUA02.134800	134,80 - 146,80 - 3,90 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.135 D.135x150,80x7,35/7,45 8550-433 01.GUA02.135000	135,00 - 150,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	20 !!
GUA 02.140 D.140x155,80x7,35/7,45 8562-434 01.GUA02.140000	140,00 - 155,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.145 D.145x160,80x7,35/7,45 8587-436 01.GUA02.145000	145,00 - 160,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	5 !!
GUA 02.150 D.150x165,80x7,35/7,45 8600-437 01.GUA02.150000	150,00 - 165,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	16 !!
GUA 02.155 D.155x170,80x7,35/7,45 8625-438 01.GUA02.155000	155,00 - 170,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	11 !!
GUA 02.160 D.160x175,80x7,35/7,45 8650-439 01.GUA02.160000	160,00 - 175,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	6 !!
GUA 02.165 D.165x180,80x7,35/7,45 8675-440 01.GUA02.165000	165,00 - 180,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	2 !!
GUA 02.170 D.170x185,80x7,35/7,45 8675-440 01.GUA02.170000	170,00 - 185,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	1 !!
GUA 02.180 D.180x195,80x7,35/7,45 8675-440 01.GUA02.180000	180,00 - 195,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	7 !!
GUA 02.185 D.185x200,80x7,35/7,45 8750-443 01.GUA02.185000	185,00 - 200,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	1 !!
GUA 02.190 D.190x205,80x7,35/7,45 8750-443 01.GUA02.190000	190,00 - 205,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	34 !!
GUA 02.200 D.200x215,80x7,35/7,45 8800-445 01.GUA02.200000	200,00 - 215,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	2 !!
GUA 02.210 D.210x225,80x7,35/7,45 8850-446 01.GUA02.210000	210,00 - 225,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	3 !!
GUA 02.212 D.212x227,80x7,35/7,45 8850-446 01.GUA02.212000	212,00 - 227,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.215 D.215x230,80x7,35/7,45 8875-676 01.GUA02.215000	215,00 - 230,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.220 D.220x235,80x7,35/7,45 8875-676 01.GUA02.220000	220,00 - 235,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	1 !!
GUA 02.222 D.222x237,80x7,35/7,45 8900-447 01.GUA02.222000	222,00 - 237,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.225 D.225x240,80x7,35/7,45 8900-447 01.GUA02.225000	225,00 - 240,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	5 !!
GUA 02.230 D.230x245,80x7,35/7,45 8925-678 01.GUA02.230000	230,00 - 245,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	9 !!
GUA 02.240 D.240x255,80x7,35/7,45 8975-680 01.GUA02.240000	240,00 - 255,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	1 !!
GUA 02.250 D.250x265,80x7,35/7,45 81000-449 01.GUA02.250000	250,00 - 265,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	8 !!
GUA 02.260 D.260x275,80x7,35/7,45 81050-450 01.GUA02.260000	260,00 - 275,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	2 !!
GUA 02.262 D.262x277,80x7,35/7,45 81050-450 01.GUA02.262000	262,00 - 277,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.270 D.270x285,80x7,35/7,45 81075-684 01.GUA02.270000	270,00 - 285,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	14 !!
GUA 02.280 D.280x295,80x7,35/7,45 81125-686 01.GUA02.280000	280,00 - 295,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	10 !!
GUA 02.285 D.285x300,80x7,35/7,45 81150-452 01.GUA02.285000	285,00 - 300,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	10 !!
GUA 02.290 D.290x305,80x7,35/7,45 81150-452 01.GUA02.290000	290,00 - 305,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	3 !!
GUA 02.295 D.295x310,80x7,35/7,45 81175-688 01.GUA02.295000	295,00 - 310,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.300 D.300x315,80x7,35/7,45 81200-453 01.GUA02.300000	300,00 - 315,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	3 !!
GUA 02.320 D.320x335,80x7,35/7,45 81250-454 01.GUA02.320000	320,00 - 335,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	10 !!
GUA 02.330 D.330x345,80x7,35/7,45 81300-455 01.GUA02.330000	330,00 - 345,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.340 D.340x355,80x7,35/7,45 81350-456 01.GUA02.340000	340,00 - 355,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	10 !!
GUA 02.345 D.345x360,80x7,35/7,45 81400-457 01.GUA02.345000	345,00 - 360,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.350 D.350x365,80x7,35/7,45 81400-457 01.GUA02.350000	350,00 - 365,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.360 D.360x375,80x7,35/7,45 81450-458 01.GUA02.360000	360,00 - 375,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.370 D.370x385,80x7,35/7,45 81450-458 01.GUA02.370000	370,00 - 385,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.380 D.380x395,80x7,35/7,45 81500-459 01.GUA02.380000	380,00 - 395,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.390 D.390x405,80x7,35/7,45 81550-460 01.GUA02.390000	390,00 - 405,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	4 !!
GUA 02.400 D.400x415,80x7,35/7,45 81600-461 01.GUA02.400000	400,00 - 415,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.420 D.420x435,80x7,35/7,45 81700-463 01.GUA02.420000	420,00 - 435,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.460 D.460x475,80x7,35/7,45 81850-466 01.GUA02.460000	460,00 - 475,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
GUA 02.500 D.500x515,80x7,35/7,45 82000-469 01.GUA02.500000	500,00 - 515,80 - 7,35 chiudi	Ptfe/Vetro/Nbr	-
