CATALOGUE COMPLET Joints de tige H 62 Articles

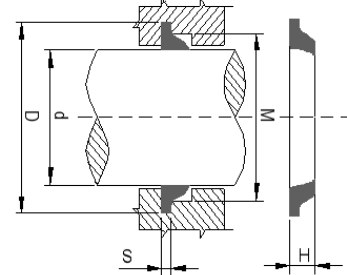

DESSINS

H: single acting seal
Matériel	vitesse m/s	température °C	pression Mpa


Epdm	0,25	-40 +160	12


Nbr	0,25	-30 +110	12


Pu	0,25	-45 +110	12


Viton	0,25	-20 +200	12

Les joints de tige H en NBR, pour les mouvements alternatifs, sont interchangeables avec les joints de tige GPH.

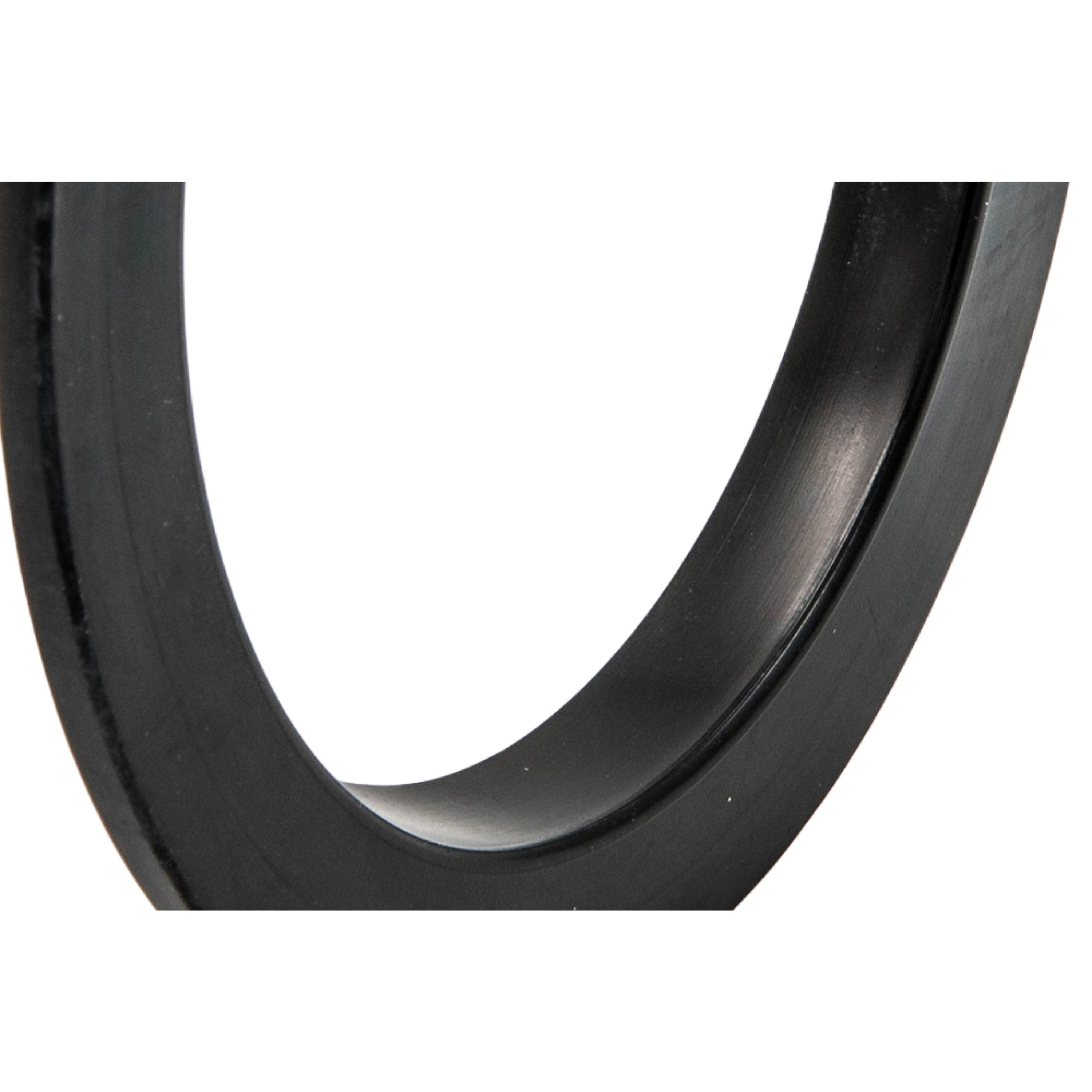

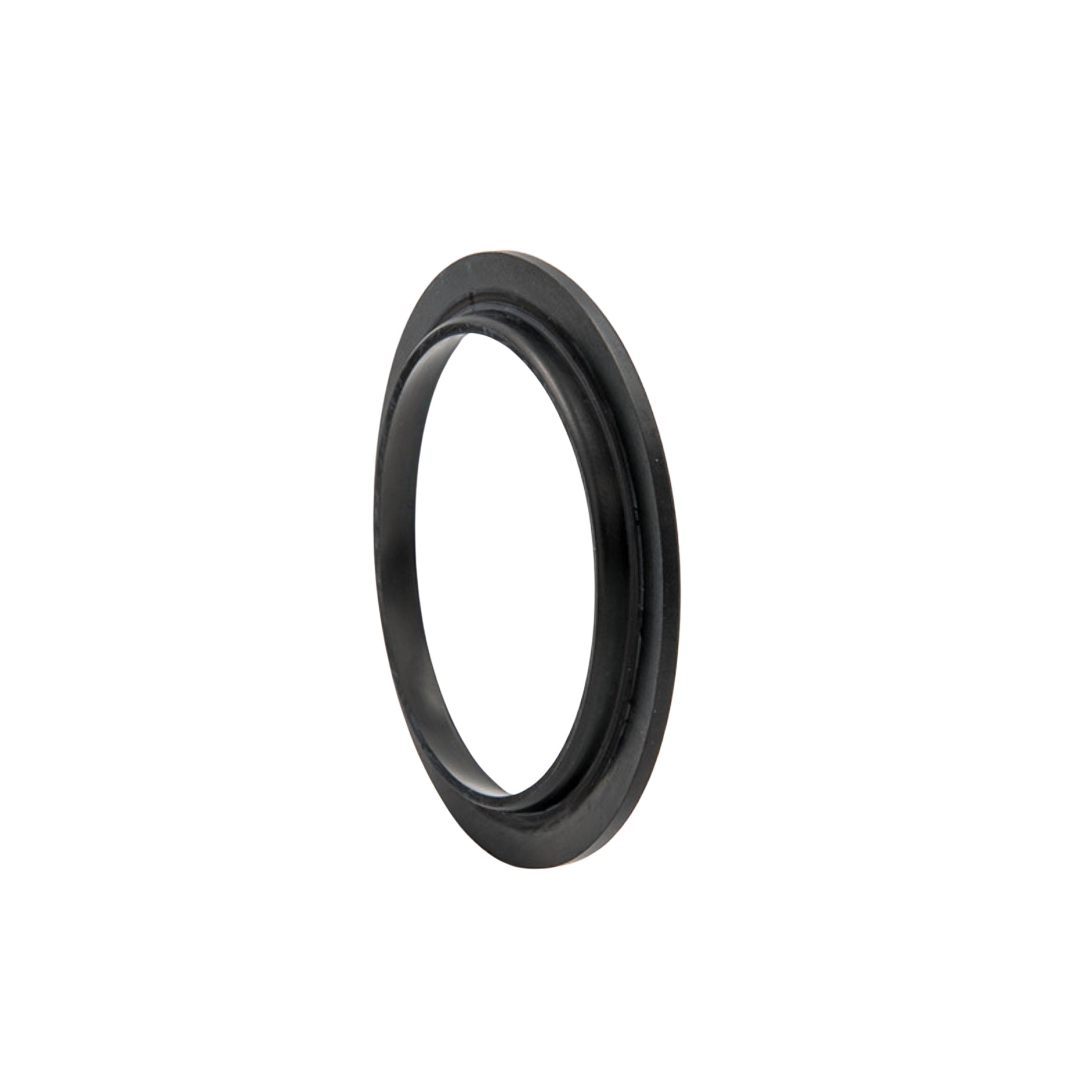

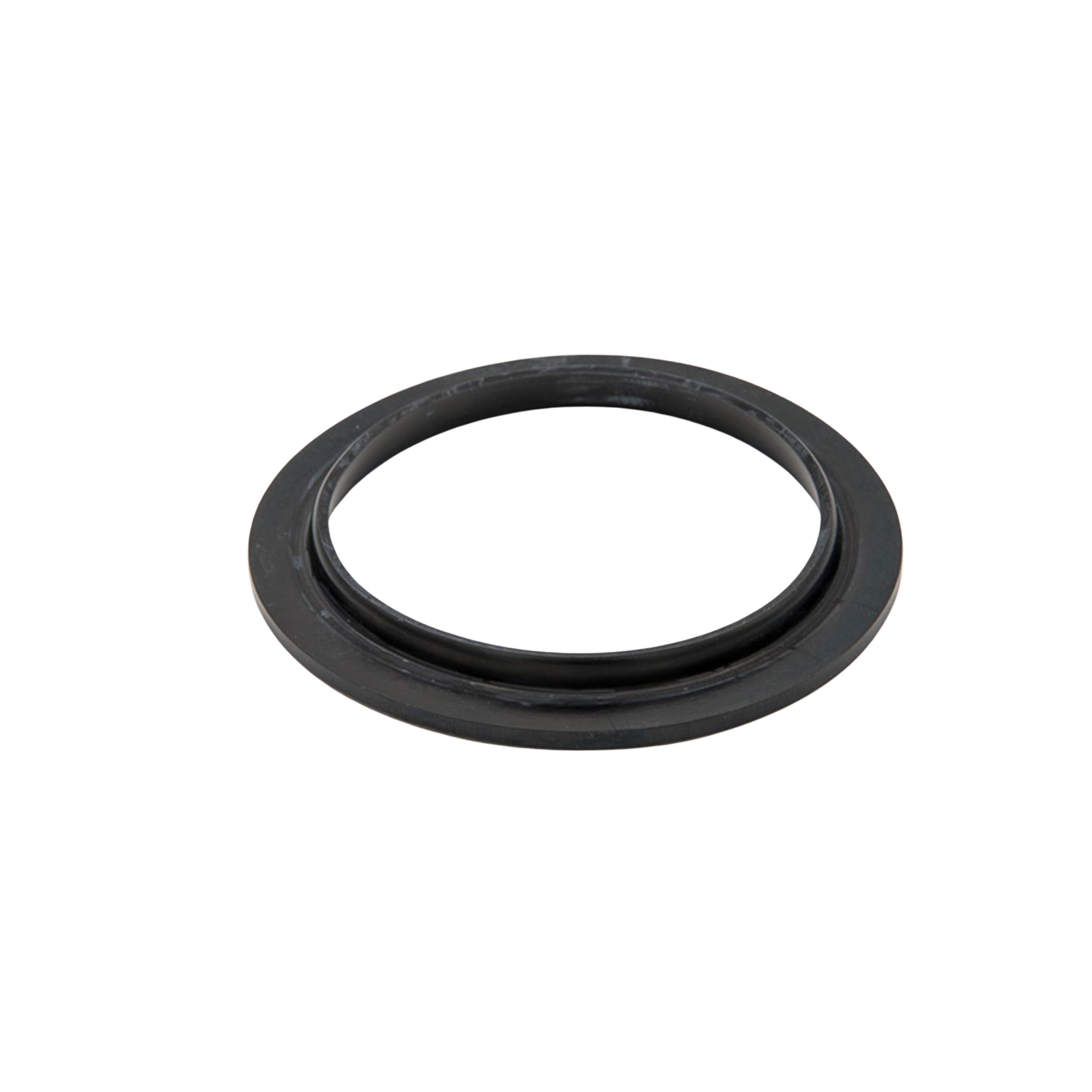

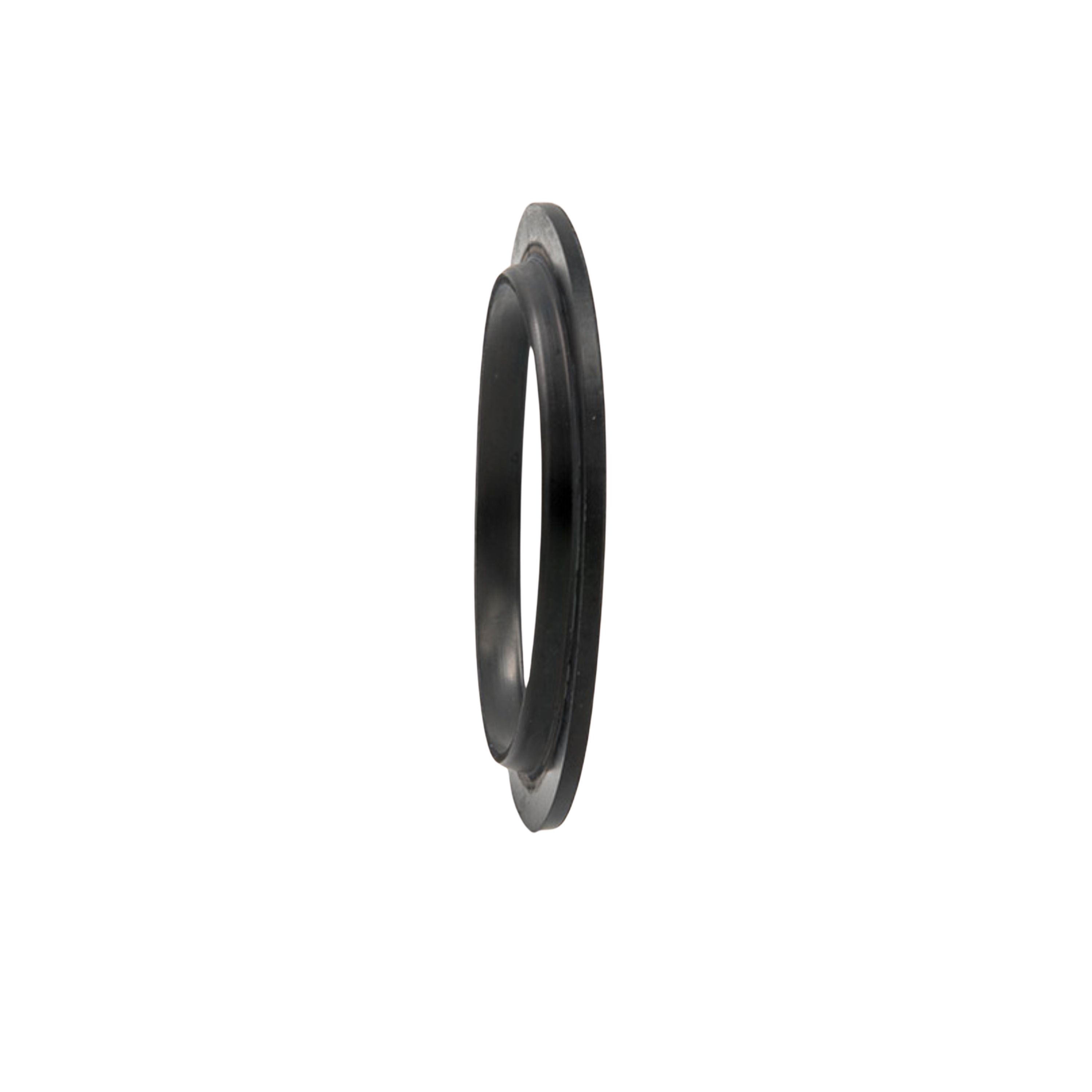

Les joints de la série H sont en materiaux NBR 90 Shore A pour vérins hydraulic et pneumatik. Leur profil, qui donne son nom à le joint, ne garantit pas une étanchéité totalement automatique comme on peut le voir d'après les conditions opératoires suivantes.Les conditions de fonctionnement qui caractérisent ce joint sont: pression 40 bar, vitesse 0,25 m / s et température de -30 ° C à environ 10 ° C. En plus du matériel standard peut être fourni, sur demande, en d'autres composés, par exemple FKM (Viton), EPDM, VMQ (Silicone) lorsqu'il est utilisé avec des fluides agressifs, champs d'application de la nourriture ou des températures élevées.

H VOUS POUVEZ REMPLACER PAR: - GPH

DOWNLOADER LE CATALOGUE

Vidéo

articles connexes
2 PZ SET ESTRATTORI X GUARN.

Trier par:

Avail.:

Marque:

Matériel:

Prix spécial:

Description	Dimensions(mm)	Matériel	Avail. (UN)
H 012 D.003,17x007,93x3,96 01.H0000.012000	3,17 - 7,93 - 3,96 chiudi	Nbr	18
H 018 D.004,76x011,11x3,17 01.H0000.018000	4,76 - 11,11 - 3,17 chiudi	Nbr	96
H 025 D.006,35x015,87x4,76 01.H0000.025000	6,35 - 15,87 - 4,76 chiudi	Nbr	25
H 031 D.007,93x019,05x4,76 01.H0000.031000	7,93 - 19,05 - 4,76 chiudi	Nbr	22
H 037 D.009,52x022,22x4,76 01.H0000.037000	9,52 - 22,22 - 4,76 chiudi	Nbr	14
H 043 D.011,11x023,81x6,35 01.H0000.043000	11,11 - 23,81 - 6,35 chiudi	Nbr	11
S16-A PTFE D.012x020x6 01.S16A0.012020	12,00 - 20,00 - 6,00 chiudi	Ptfe	-
H 050 D.012,70x025,40x6,35 01.H0000.050000	12,70 - 25,40 - 6,35 chiudi	Nbr	24
H-ZV 014-10 D.014,00x022,00x5,5 01.H0000.014000	14,00 - 22,00 - 5,50 chiudi	Nbr	-
H 056 D.014,28x027,78x9,52 01.H0000.056000	14,28 - 27,78 - 9,52 chiudi	Nbr	31
H-OF 9975 NBR 88SH D.015x025,80x8 01.H0000.015025	15,00 - 25,80 - 8,00 chiudi	Nbr	-
H 062 D.015,87x034,93x9,52 01.H0000.062000	15,87 - 34,93 - 9,52 chiudi	Nbr	8
H 068 D.017,46x041,28x12,70 01.H0000.068000	17,46 - 41,28 - 12,70 chiudi	Nbr	-
H 075 D.019,05x038,10x9,52 01.H0000.075000	19,05 - 38,10 - 9,52 chiudi	Nbr	14 163 Dispo dans 7 jours DOP
H 081 D.020,63x034,93x6,35 01.H0000.081000	20,63 - 34,93 - 6,35 chiudi	Nbr	57 63 Dispo dans 7 jours DOP
H 087 D.022,22x044,45x12,70 01.H0000.087000	22,22 - 44,45 - 12,70 chiudi	Nbr	68
H 093 D.023,81x045,24x12,70 01.H0000.093000	23,81 - 45,24 - 12,70 chiudi	Nbr	7
H MF 94 NBR 88 40421045 D.025x045x9 01.HMF00.025045	25,00 - 45,00 - 9,00 chiudi	Pu	-
H 100 D.025,40x044,45x9,52 01.H0000.100000	25,40 - 44,45 - 9,52 chiudi	Nbr	86
H 112 D.028,58x050,80x9,52 01.H0000.112000	28,58 - 50,80 - 9,52 chiudi	Nbr	29
H 125 D.031,75x074,61x12,70 01.H0000.125000	31,75 - 74,61 - 12,70 chiudi	Nbr	13
H 137 D.034,93x055,05x7,93 01.H0000.137000	34,93 - 55,05 - 7,93 chiudi	Nbr	29 609 Dispo dans 7 jours DOP
H MF 94 AU 925 D.035x058x8,5 01.HMF00.035058	35,00 - 58,00 - 8,50 chiudi	Pu	-
H 150 D.038,10x069,85x10,31 01.H0000.150000	38,10 - 69,85 - 10,31 chiudi	Nbr	231 275 Dispo dans 7 jours DOP
H 162 D.041,28x063,50x9,52 01.H0000.162000	41,28 - 63,50 - 9,52 chiudi	Nbr	63
H 162 VITON D.041,28x063,50x9,52 01.HVI00.162000	41,28 - 63,50 - 9,52 chiudi	Nbr	-
H 175 D.044,45x069,85x11,11 01.H0000.175000	44,45 - 69,85 - 11,11 chiudi	Nbr	85
H MF 94 NBR 88 40421062 D.045x065x8,5 01.HMF00.045065	45,00 - 65,00 - 8,50 chiudi	Pu	-
H-OF 40421063 NBR 88SH D.045x070x12 01.H0000.0457012	45,00 - 70,00 - 12,00 chiudi	Nbr	19
H 187 D.047,63x073,03x9,52 01.H0000.187000	47,63 - 73,03 - 9,52 chiudi	Nbr	76 158 Dispo dans 7 jours DOP
H 200 D.050,80x069,85x6,35 01.H0000.200000	50,80 - 69,85 - 6,35 chiudi	Nbr	15
H 212 D.053,98x076,20x9,52 01.H0000.212000	53,98 - 76,20 - 9,52 chiudi	Nbr	41
H 225 D.057,15x082,55x9,52 01.H0000.225000	57,15 - 82,55 - 9,52 chiudi	Nbr	16
H 237 D.060,33x090,09x9,52 01.H0000.237000	60,33 - 90,09 - 9,52 chiudi	Nbr	48
H 250 D.063,50x079,38x9,52 01.H0000.250000	63,50 - 79,38 - 9,52 chiudi	Nbr	7
H 262 D.066,68x101,60x9,52 01.H0000.262000	66,68 - 101,60 - 9,52 chiudi	Nbr	0 2 Dispo dans 7 jours DOP
H 275 D.069,85x095,25x9,52 01.H0000.275000	69,85 - 95,25 - 9,52 chiudi	Nbr	21
H 275 VITON D.069,85x095,25x9,52 01.HVITO.275000	69,85 - 95,25 - 9,52 chiudi	Viton	4
H 287 D.073,03x098,43x9,52 01.H0000.287000	73,03 - 98,43 - 9,52 chiudi	Nbr	15
H 300 D.076,20x114,30x15,87 01.H0000.300000	76,20 - 114,30 - 15,87 chiudi	Nbr	-
H 314/1 D.080x108x15 NBR 01.H0000.314001	80,00 - 108,00 - 15,00 chiudi	Nbr	-
H 325 D.082,55x107,95x9,52 01.H0000.325000	82,55 - 107,95 - 9,52 chiudi	Nbr	5
H 350 D.088,90x133,35x12,70 01.H0000.350000	88,90 - 133,35 - 12,70 chiudi	Nbr	10
H 375 D.095,25x123,80x11,90 01.H0000.375000	95,25 - 123,80 - 11,90 chiudi	Nbr	4
H 400 D.101,60x127,00x12,70 01.H0000.400000	101,60 - 127,00 - 12,70 chiudi	Nbr	13
H 425 D.107,95x146,05x15,87 01.H0000.425000	107,95 - 146,05 - 15,87 chiudi	Nbr	9
H 450 D.114,30x134,90x12,70 01.H0000.450000	114,30 - 134,90 - 12,70 chiudi	Nbr	-
H 475 D.120,70x149,20x12,70 01.H0000.475000	120,70 - 149,20 - 12,70 chiudi	Nbr	9
H 475 EPDM 70SH D.120,70x149,20x12,70 01.HEPDM.475000	120,70 - 149,20 - 12,70 chiudi	Epdm	-
H 500 D.127,00x152,40x15,87 01.H0000.500000	127,00 - 152,40 - 15,87 chiudi	Nbr	-
H 525 D.133,35x158,80x12,70 01.H0000.525000	133,35 - 158,80 - 12,70 chiudi	Nbr	-
H 550 D.139,70x165,10x12,70 01.H0000.550000	139,70 - 165,10 - 12,70 chiudi	Nbr	15
H 575 D.146,10x171,50x12,70 01.H0000.575000	146,10 - 171,50 - 12,70 chiudi	Nbr	-
H 600 D.152,40x177,80x15,87 01.H0000.600000	152,40 - 177,80 - 15,87 chiudi	Nbr	-
H 625 D.158,80x184,20x15,87 01.H0000.625000	158,80 - 184,20 - 15,87 chiudi	Nbr	0 1 Dispo dans 7 jours DOP
H 650 D.165,10x182,60x07,61 01.H0000.650000	165,10 - 182,60 - 7,61 chiudi	Nbr	3 18 Dispo dans 7 jours DOP
H 675 D.171,50x196,90x15,87 01.H0000.675000	171,50 - 196,90 - 15,87 chiudi	Nbr	-
H 700 D.177,80x203,20x15,87 01.H0000.700000	177,80 - 203,20 - 15,87 chiudi	Nbr	4 11 Dispo dans 7 jours DOP
H 725 D.184,20x215,90x15,87 01.H0000.725000	184,20 - 215,90 - 15,87 chiudi	Nbr	4
H 750 D.190,50x222,30x15,87 01.H0000.750000	190,50 - 222,30 - 15,87 chiudi	Nbr	-
H 775 D.196,90x228,60x15,87 01.H0000.775000	196,90 - 228,60 - 15,87 chiudi	Nbr	-
H 800 D.203,20x241,30x15,87 01.H0000.800000	203,20 - 241,30 - 15,87 chiudi	Nbr	2 10 Dispo dans 7 jours DOP
