CATALOGUE COMPLET Joints de tige TTX/S 37 Articles

DESSINS

TTX/S: u seal single acting seal
Matériel	vitesse m/s	température °C	pression Mpa


Pu/Pom	1	-35 +100	50

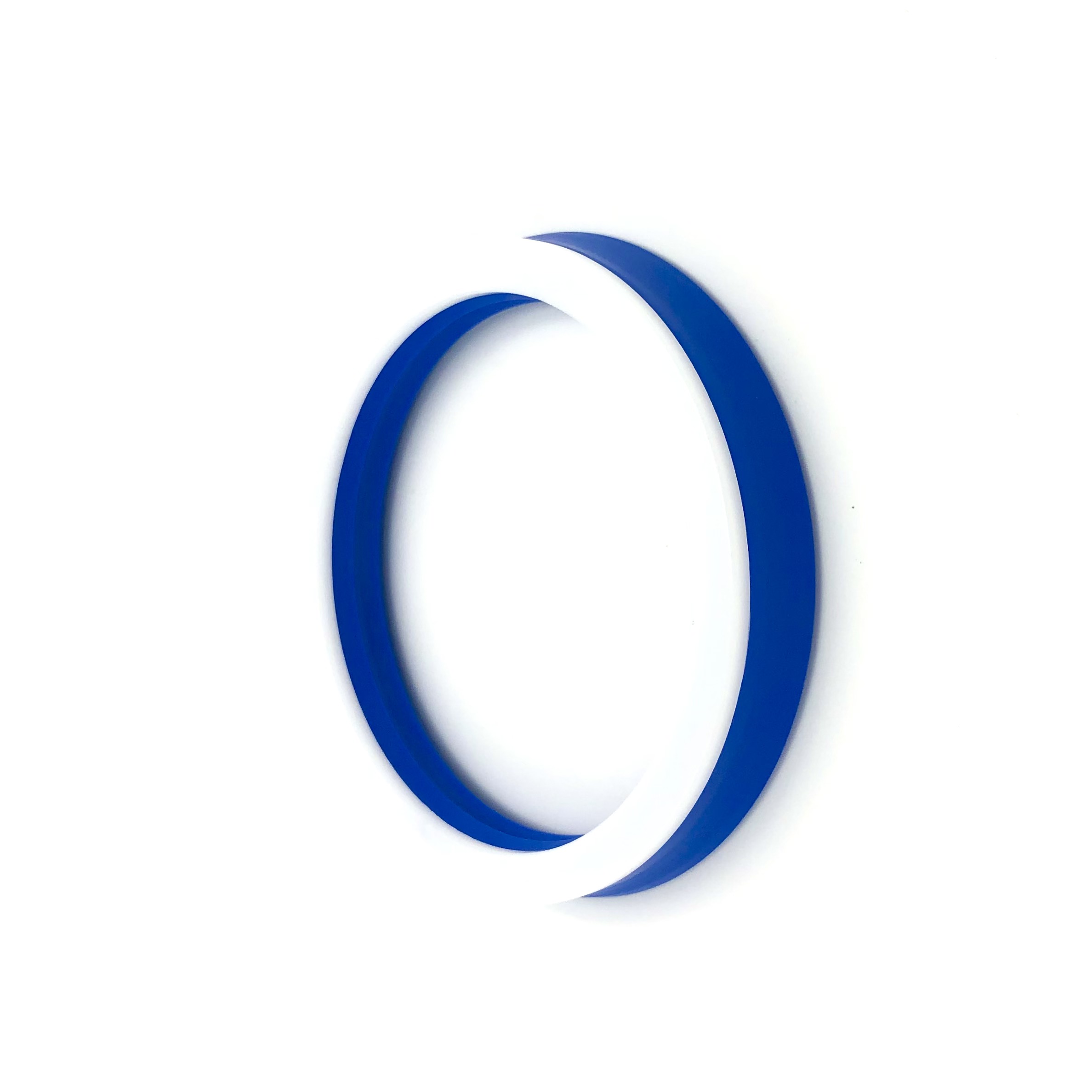

La version TTX + S se présente sous la forme d'un joint + bague anti-extrusion, qui a les mêmes diamètres interne et externe du joint avec lequel il doit être couplé.

Cette version est utilisée lorsque les mécanismes d'extrusion, de pression et d'accouplement mécanique sont particulièrement élevés.

Le type TTX convient à l'étanchéité des tiges. Comme tous les joints en polyuréthane "TECNOLAN", ses principales caractéristiques sont un module d'élasticité élevé, une faible déformation et une bonne résistance à l'abrasion, tandis que son profil assure une étanchéité parfaite et un frottement minimal, garantissant une grande fiabilité. Il a été conçu pour une utilisation dans des conditions de fonctionnement particulièrement sévères. La présence d'une seconde lèvre, située dans la partie du joint dynamique, du fait de l'effet de la précharge radiale, assure une étanchéité parfaite même en présence de haute pression, de facteur d'extrusion élevé et de large couplage mécanique.

CARACTÉRISTIQUES GÉNÉRALES

Facilité de montage

Haute résistance à l'abrasion

Haute résistance à l'extrusion

Faible valeur de déformation

APPLICATIONS

-Équipement de minage

-Aciérie

-Cisailles à ferraille

-Hydraulique navale

-Grue à tour

-Hydraulique mobile

TTX/S VOUS POUVEZ REMPLACER PAR:

DOWNLOADER LE CATALOGUE

articles connexes
2 PZ SET ESTRATTORI X GUARN.

Trier par:

Avail.:

Marque:

Prix spécial:

Description	Dimensions(mm)	Matériel	Avail. (UN)
TTX+ANELLO 25-33-5,8 D.025x033x7,2/7,5 01.TTX00.130100BR	25,00 - 33,00 - 7,20 chiudi	Pu/Pom	37
TTX +ANELLO D.030x038x7,2/7,5 01.TTX00.130220BR	30,00 - 38,00 - 7,20 chiudi	Pu/Pom	130
TTX+ANELLO 30-40-7,2 D.030x040x9,2/9,7 01.TTX00.130300BR	30,00 - 40,00 - 9,20 chiudi	Pu/Pom	257
TTX + ANELLO 32-40-9,2 D.032x040x9,2/9,7 01.TTX00.130410	32,00 - 40,00 - 9,20 chiudi	Pu	151
TTX+ANELLO 35-45-7,2 D.035x045x9,2/9,7 01.TTX00.130500BR	35,00 - 45,00 - 9,20 chiudi	Pu/Pom	1.847
TTX+ANELLO 40-48-5,8 D.040x048x6,3/7,5 01.TTX00.13071S	40,00 - 48,00 - 7,20 chiudi	Pu/Pom	1.807
TTX+ANELLO 40-50-7,2 D.040x050x9,2/9,7 01.TTX00.130800BR	40,00 - 50,00 - 9,20 chiudi	Pu/Pom	1.017
TTX+ANELLO 45-55-7,2 D.045x055x9,2/9,7 01.TTX00.13090S	45,00 - 55,00 - 9,20 chiudi	Pu/Pom	222
TTX+ANELLO 50-60-7,2 D.050x060x9,2/9,7 01.TTX00.13100S	50,00 - 60,00 - 9,20 chiudi	Pu/Pom	1.258
TTX+ANELLO 50-65-11,7 D.050x065x14,5/15,5 01.TTX00.131200	50,00 - 65,00 - 14,50 chiudi	Pu/Pom	16
TTX+ANELLO 55-65-7,2 D.055x065x8/9,7 01.TTX00.131220	55,00 - 65,00 - 8,00 chiudi	Pu/Pom	205
TTX+ANELLO 56-66-7,2 D.056x066x9,2/9,7 01.TTX00.1314S0	56,00 - 66,00 - 9,20 chiudi	Pu/Pom	57
TTX+ANELLO 60-70-7,2 D.060x070x9,2/9,7 01.TTX00.13142S	60,00 - 70,00 - 9,20 chiudi	Pu/Pom	983
TTX+ANELLO 060-75-11,7 D.060x075x14,5/15,5 01.TTX00.131600	60,00 - 75,00 - 14,50 chiudi	Pu/Pom	246
TTX+ANELLO 63-78-10,2 D.063x078x13,4/14 01.TTX00.131710	63,00 - 78,00 - 13,40 chiudi	Pu/Pom	44
TTX+ANELLO 63-78-11,7 D.063x078x14,5/15,5 01.TTX00.131800	63,00 - 78,00 - 14,50 chiudi	Pu/Pom	37
TTX+ANELLO 70-80-7,2 D.070x080x9,2/9,7 01.TTX00.13220S	70,00 - 80,00 - 9,20 chiudi	Pu/Pom	1.614
TTX+ANELLO 70-82-8,7 D.070x082x11,5/12,5 01.TTX00.13221S	70,00 - 82,00 - 11,50 chiudi	Pu/Pom	40
TTX+ANELLO 70-85-11,7 D.070x085x14,5/15,5 01.TTX00.132400	70,00 - 85,00 - 14,50 chiudi	Pu/Pom	89
TTX +ANELLO D.080x095x8,7/9,5 ISO 01.TTX00.13300S	80,00 - 95,00 - 8,70 chiudi	Pu/Pom	-
TTX+ANELLO 80-95-11,7 D.080x095x14,5/15,5 01.TTX00.13310S	80,00 - 95,00 - 14,50 chiudi	Pu/Pom	275
TTX+ANELLO 85-100-11,7 D.085x100x14,5/15,5 01.TTX00.13340S	85,00 - 100,00 - 14,50 chiudi	Pu/Pom	30
TTX+ANELLO 90-105-11,7 D.090x105x14,5/15,5 01.TTX00.133700	90,00 - 105,00 - 14,50 chiudi	Pu/Pom	91
TTX+AN 100-115-11,3 D.100x115x14,5/15,5 01.TTX00.134110	100,00 - 115,00 - 14,50 chiudi	Pu/Pom	94
TTX+ANELLO D.110x125x14,5/15,5 01.TTX00.13451S	110,00 - 125,00 - 14,50 chiudi	Pu/Pom	25
TTX+AN 110-130-15,2 D.110x130x18,6/19,5 01.TTX00.13470S	110,00 - 130,00 - 18,60 chiudi	Pu/Pom	17
S117X PU 95SH RED/POM D.115x135x12/15 L SEDE 01.S117X.11513515	115,00 - 135,00 - 12,00 chiudi	Nbr	-
TTX+ANELLO 120-140-11,7 D.120x140x15,6/16 01.TTX00.134800	120,00 - 140,00 - 15,60 chiudi	Pu/Pom	65
TTX+AN 120-140-15,2 D.120x140x18,6/19,5 01.TTX00.134810	120,00 - 140,00 - 18,60 chiudi	Pu/Pom	17
TTX+AN 125-133-8,2 D.125x133x9/10,7 01.TTX00.134820S	125,00 - 133,00 - 9,70 chiudi	Pu/Pom	17
TTX+AN 130-150-15,2 D.130x150x18,6/19,5 01.TTX00.135000S	130,00 - 150,00 - 18,60 chiudi	Pu/Pom	-
TTX+AN 140-148-7,2 D.140x148x9,2/9,70 01.TTX00.135010S	140,00 - 148,00 - 9,20 chiudi	Pu/Pom	44
S117X PU 95SH RED/POM D.140x160x12/15 L SEDE 01.S117X.14016015	140,00 - 160,00 - 12,00 chiudi	Nbr	-
TTX+AN 140-160-15,2 D.140x160x18,6/19,50 01.TTX00.135020S	140,00 - 160,00 - 18,60 chiudi	Pu/Pom	32
TTX+AN 150-170-15,2 D.150x170x18,6/19,5 01.TTX00.135005S	150,00 - 170,00 - 18,60 chiudi	Pu/Pom	30
TTX+AN 160-180-15,2 D.160x180x18,6/19,50 01.TTX00.135030S	160,00 - 180,00 - 18,60 chiudi	Pu/Pom	6
TTX+AN 180-200-15,2 D.180x200x18,6/19,50 01.TTX00.135040S	180,00 - 200,00 - 18,60 chiudi	Pu/Pom	42
