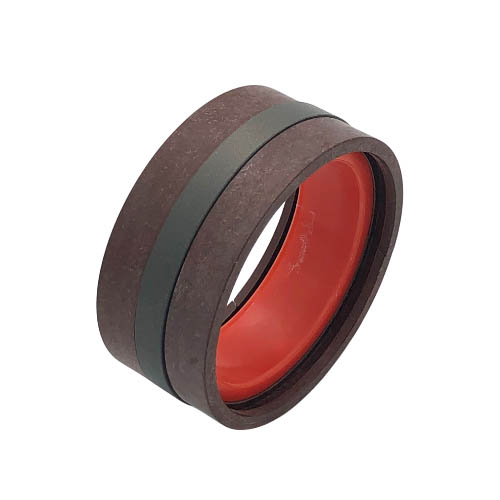

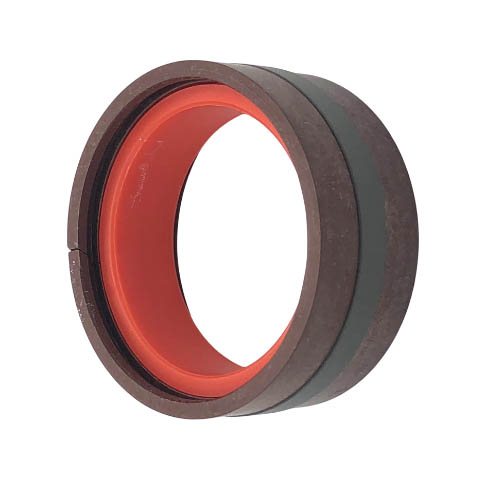

 La guarnizione per pistone GKD è specifica per pistone e per cilindri a doppio effetto.

Il design della guarnizione e i materiali utilizzati lo rendono particolarmente adatto per le applicazioni più vigorose, ad es. cilindri per macchine edili.

La tenuta può essere utilizzata in forma standard con oli minerali e fluidi a base acquosa.

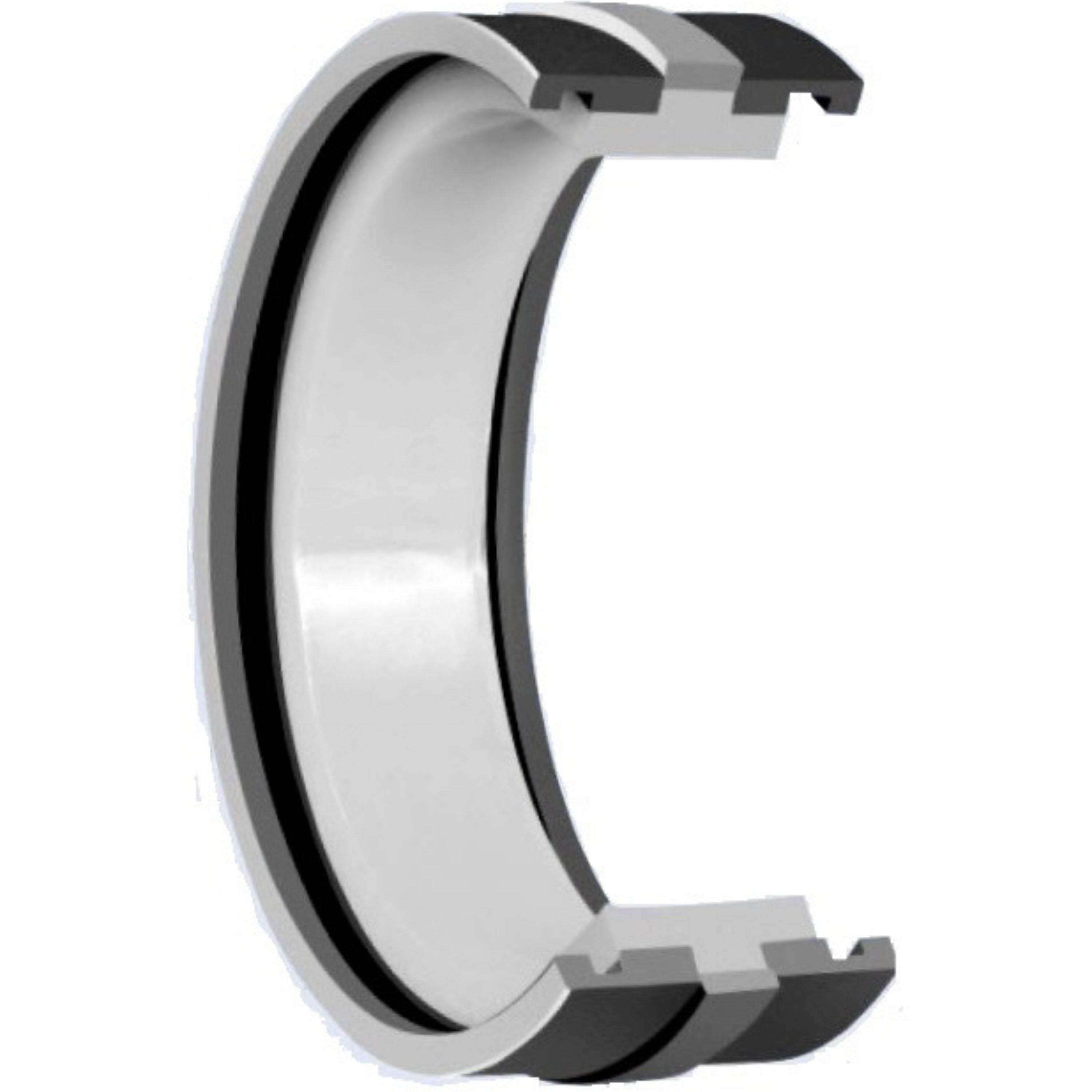

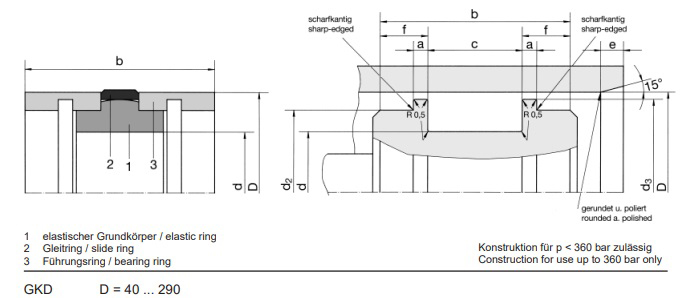

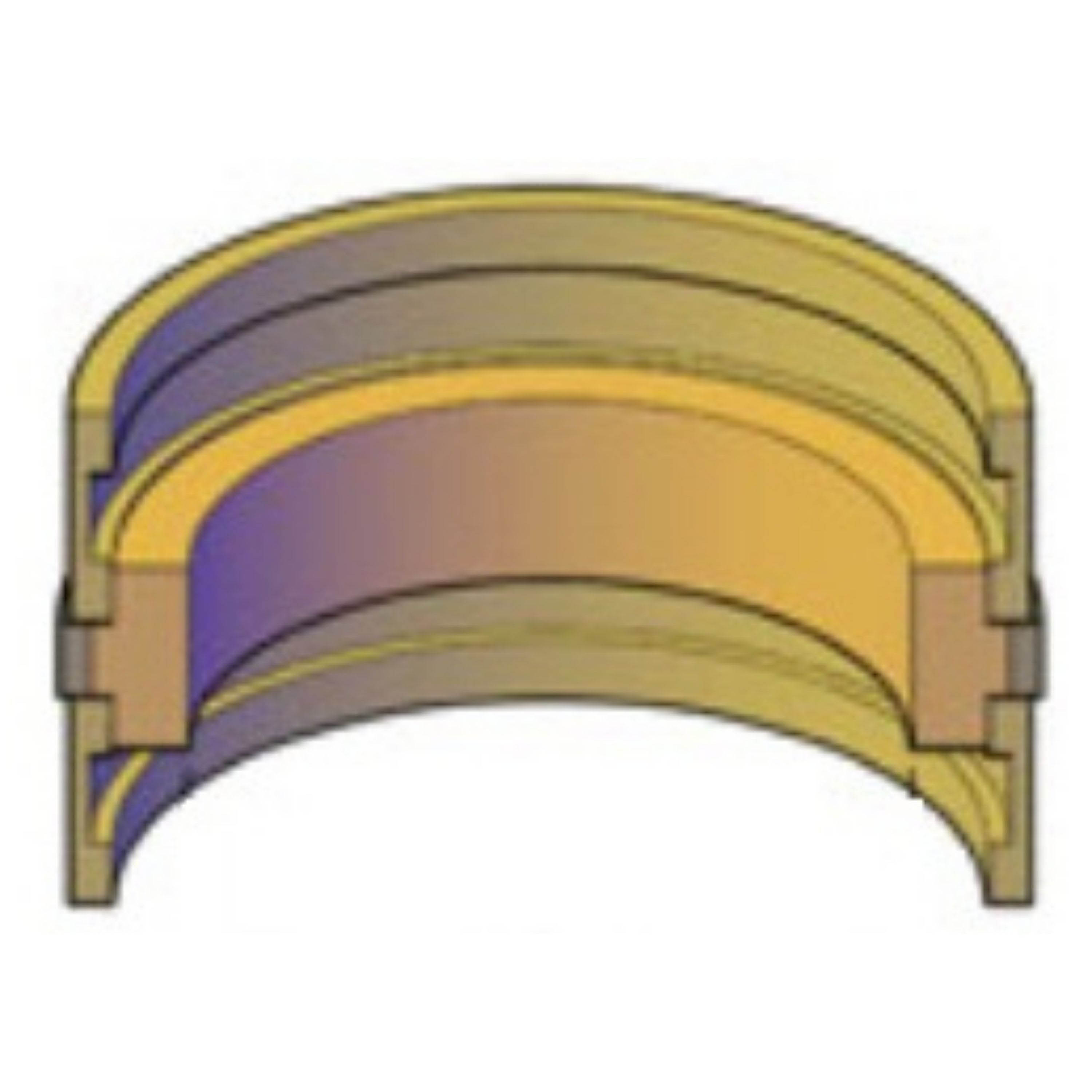

Il GKD è composto da 4 parti:

• Un anello elastico in PU che ha funzione di tenuta.
• Un anello di scorrimento in PTFE-Bronzo resistente all'abrasione che funge da anello di tenuta.
• Due anelli di supporto laterali in POM-PTFE bronzo. I due anelli di supporto impediscono l'estrusione dell'anello scorrevole ad alta pressione.

L'anello elastico eccita l'anello scorrevole per premerlo contro la parete del cilindro, fornendo una funzione di tenuta a pressione di esercizio pari a zero. L'inizio della pressione comprime l'anello elastico che aumenta la forza radiale premendo l'anello scorrevole contro la parete del cilindro, aumentando così l'effetto di tenuta Lo speciale profilo degli anelli di supporto favorisce una distribuzione uniforme del fluido e della pressione sull'anello interno elastico.

Se combinato con una rugosità superficiale di Ra 0,3 - 0,5 µm del cilindro, si ottiene un attrito minimo.
