Le valvole di controllo direzionale o valvole direzionali sono destinate a dirigere il flusso di olio al cilindro o al motore per realizzare il movimento nella direzione richiesta, per far partire o fermare l'attuatore, per accelerarlo o rallentarlo.

Esse si distinguono in distributori comandati in modalità on-off, con passaggio rapido da condizione di tutto aperto a condizione di tutto chiuso e in distributori azionati con segnali di comando di tipo continuo, cioè in grado di modificare con continuità la sezione di passaggio del fluido e quindi i valori istantanei di portata.

Nella valvola direzionale è installato un elemento mobile che può essere a spola o cursore, a otturatore o a sfera. Il distributore più semplice è la valvola o rubinetto a sfera che chiude, apre e regola il passaggio dell'olio.

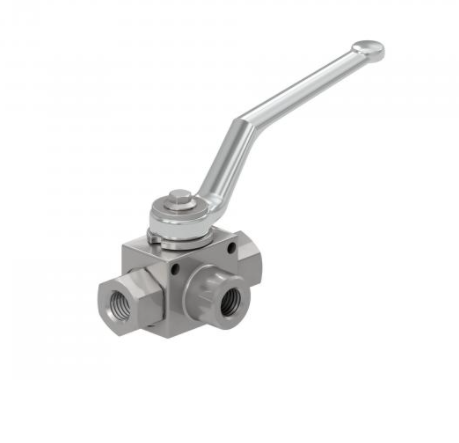

La valvola a sfera è il dispositivo più comune utilizzato per l'intercettazione di un flusso in condotte oleodinamiche.

Il suo funzionamento si basa sulla rotazione di 90°, tramite una leva manuale collegata a un perno che comanda una sfera forata. La valvola consente la totale chiusura / apertura del flusso ma anche, in una certa misura, è possibile controllare la portata regolando la luce di passaggio.

La tenuta del fluido è garantita dalla pressione che spinge la sfera contro la guarnizione sul lato opposto alla pressione.



APPLICAZIONI

Grazie alla loro compattezza e alla semplicità costruttiva, le valvole di controllo direzionale monoblocco rappresentano la scelta migliore in tutte le applicazioni in cui ci sia particolare attenzione a ingombri, peso e costi. Sono utilizzate nelle macchine agricole, nelle macchine municipali, nelle macchine da cantiere e nelle attrezzature per il sollevamento.



CARATTERISTICHE

Semplici e robuste, le valvole monoblocco possono essere equipaggiate con valvole ausiliarie di controllo di pressione e di valvole di regolazione del flusso. Disponibili comandi idraulici diretti, comandi a cavo, comandi elettro proporzionali e comandi joystick. Circuiti in parallelo, Load Sensing, tandem e serie.
